Involucro di alluminio matrice automatico di allungamento della bobina 11KW con la stazione multipla del rullo

Involucro di alluminio matrice automatico di allungamento della bobina 11KW con la stazione multipla del rullo

INTRODUZIONE GENERALE:

Questo involucro d'acciaio matrice della bobina è destinato specialmente per l'imballaggio automatico delle bobine enormi compreso le bobine d'acciaio, le bobine di alluminio, le bobine di rame, le bobine del cavo del filo, ecc. per rendere il pacchetto impermeabile, inossidabile, antipolvere, bene protetto ed è decorato.

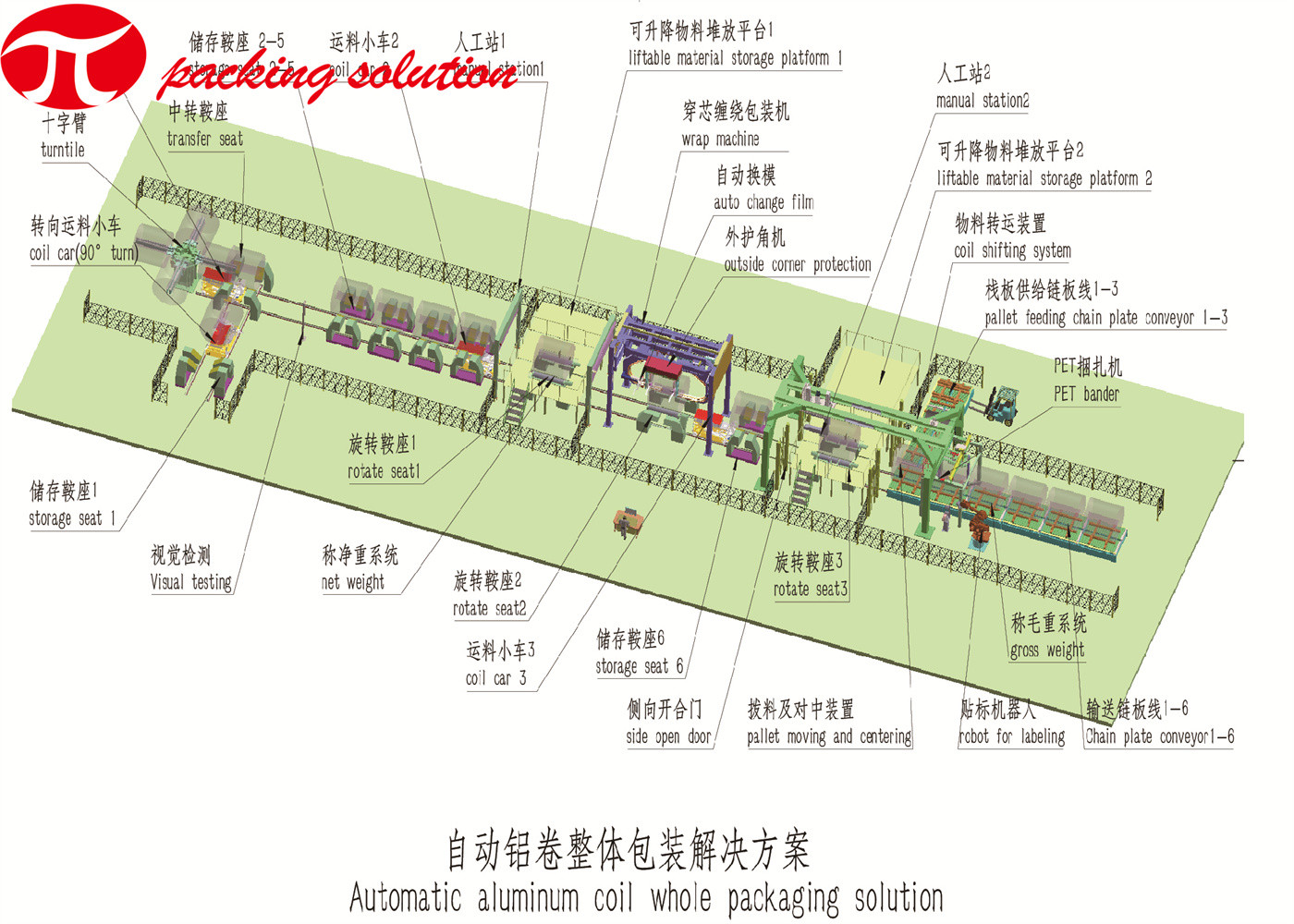

È un macchinario d'imballaggio altamente automatico, altamente integrato, sicuro e pratico. La macchina pricipalmente è composta di unità d'imballaggio, la pista commovente, due (o più) stazioni del rullo, il gabinetto di controllo, guardrails&etc.

Le nostre macchine avvolgirici del padrone aggiornato della bobina possono adattarsi ai requisiti del cliente da semplice alle configurazioni altamente complesse. Jinglin può offrire le varie opzioni dai requisiti più diversi che conciliano i vostri bisogni specifici.

PARAMETRI DI BASIC:

Applicazione: le bobine di alluminio/bobine d'acciaio/rame si arrotola/bobine filo di acciaio, ecc

Dimensione della bobina: larghezza 700-2000mm, ID≥450mm, OD: 1100-2200mm

Peso della bobina: 1000-30000kg

Materiale da imballaggio: Film di allungamento di PE/PVC/nastro di plastica:

Identificazione: 76mm, OD: 100-250mm, larghezza 250mm

Tempo di otturazione: approssimativamente 2-3m/sec.

Output di forza motrice: approssimativamente 11kw

Tasso di sovrapposizione: 20%-90%

Alimentazione elettrica: 380V, linea trifase cinque

PROCESSO DI OPERAZIONE:

1) Carichi le bobine dalla gru, dal C-gancio, dal forkman, o dal bilanciere, car&etc della bobina sulla stazione del rullo della macchina.

2) I movimenti di spostamento del motore verso la stazione del rullo con la bobina. L'involucro che si posiziona. Regoli il trackheight U tipo per il diametro differente della bobina per materiale da imballo dispensano la navetta che attraversa il centro della bobina.

3) Il tipo pista di U si è chiuso.

4) Ripari il materiale da imballo sulla bobina dalla mano manuale o automatica del meccanico (facoltativa).

5) Inizi a avvolgersi.

6) Lo spostamento finito e sigillato dalla mano meccanica automatica manuale (facoltativa).

7) L'involucro si muove verso un'altra stazione del rullo dello stampo per l'imballaggio seguente (facoltativo).

8) Scarichi la bobina imballata e prepari per un altro nuovo imballaggio.

CARATTERISTICHE PRINCIPALI:

• Adattabile a lavoro continuo a lungo termine.
• Operazione semplice ed affidabile modulare di progettazione.
• La tensione di materiale da imballo è facilmente regolabile.
• Operazione dello schermo dell'interfaccia di HMI & dello SpA adottata per l'operazione intelligente.
• Lo speciale ha progettato il tipo di spostamento orbitale.
• Stazioni del rullo per caricamento e lo scarico convenienti. I rulli sono coperti di unità di elaborazione per proteggere la superficie della bobina.
• Manuale e modo di lavoro automatico per opzione alternativa.
• Il convertitore è adottato per regolare la sovrapposizione del materiale da imballo.
• Il rapporto di sovrapposizione del film di spostamento è regolabile.
• Spostamento della funzione di risistemazione di posizione.
• Sensori per il posizionamento automatico del carrello.
• La navetta gemellata con un trasporto di due film può essere adottata per materiale differente due che si avvolge in uno che elabora.
• Fornito di mano meccanica per feeding&cutting dello spostamento del nastro automaticamente.
• Recinto protettivo assicurare sicurezza degli operatori.
• L'altezza livellata dell'unità di spostamento ha potuto essere regolato tramite il motore.
• Luce di indicazione che allarma automaticamente quando l'errore accade. Le difficoltà possono essere indicate automaticamente.
• Freno speciale affinchè il dispositivo del rilascio del nastro evitino piegatura materiale.
• Le stazioni extra del rullo sono affinchè facoltativo raggiungano il più alta efficienza dell'imballaggio.
