PIONIERE D'IMBALLAGGIO AUTOMATICO INDUSTRIALE DELLA SOLUZIONE.
| Luogo di origine: | La Cina |
|---|---|
| Marca: | jlpack |
| Certificazione: | ISO9001，CE |
| Numero di modello: | GD600 |
| Quantità di ordine minimo: | 1 |
| Imballaggi particolari: | Contenitore di legno di /standard di caso |
| Tempi di consegna: | 1 settimana autonoma, la catena d'imballaggio 150days |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 200 insiemi/anno |
| Applicazione: | Bobine d'acciaio, cavi del filo, bobine di rame | Velocità dell'anello: | Approssimativo. 20-90r/min |
|---|---|---|---|
| Velocità del rullo: | 5-8m/min | Tipo determinato: | Elettrico |
| Tensione: | 380V/50Hz | Materiale da imballaggio: | carta, di plastica |
| Uso: | Imballaggio protettivo esterno | Materiale: | Acciaio al carbonio, metallo |
| Tipo: | Macchina avvolgitrice | Nome: | Macchina imballatrice del filo della bobina d'acciaio del cavo |
| Evidenziare: | Macchina imballatrice di carico automatica del filo di acciaio,macchina imballatrice del filo di acciaio 90r/min,Macchina avvolgitrice del cavo automatico GD800 |
||

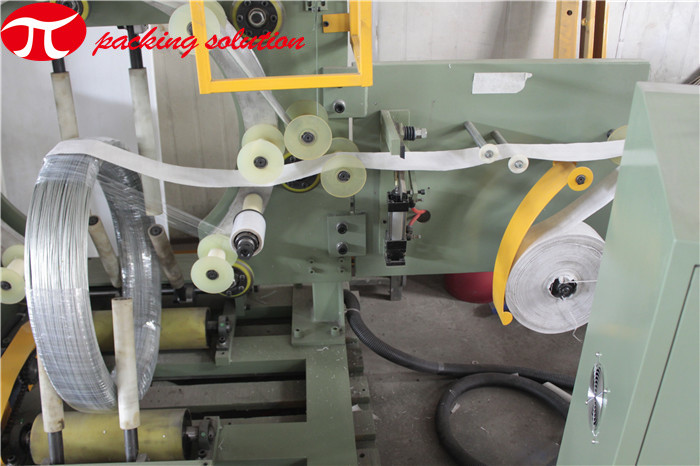

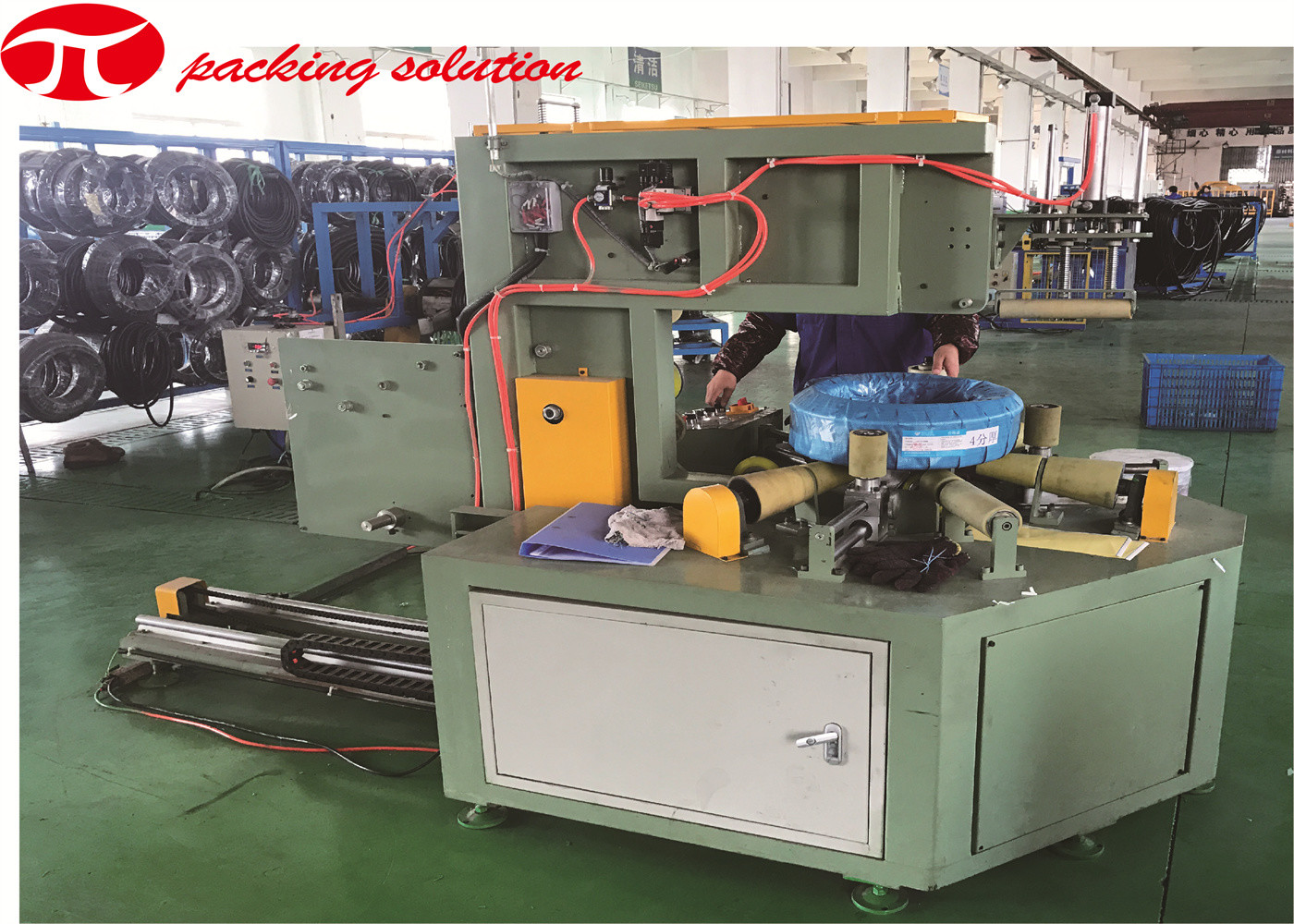

macchina avvolgitrice di carico automatica del cavo automatico della macchina imballatrice del filo di acciaio 90r/min
Applicazione della macchina:
La macchina avvolgitrice del pacco del cavo è fornita di carrello di carico mobile per assicurare la sicurezza e la convenienza per la bobina che tratta durante il funzionamento, la macchina può essere ampiamente usata per lo spostamento esterno di allungamento delle bobine del cavo, delle bobine di rame, delle bobine di alluminio, delle bobine d'acciaio, ecc dal nastro del composto, dal film di allungamento, ecc di nastro di carta e di plastica, rendere la bobina impermeabile, inossidabile, antipolvere e bene per stoccaggio e trasporto.
Installazione della macchina:
La macchina sarà montata sul piano & sul terreno duro, in cui il carico al suolo dovrebbe essere più di 1 ton/m2.
Caratteristiche di base della macchina:
1. Progettazione speciale di un carrello commovente per l'operazione di spostamento più sicura e più conveniente.
2. Alta operazione intelligente e semplice. Debba appena mettere il OD, identificazione e la larghezza di oggetto arrotolato, altri parametri sarà fissata automaticamente;
3. L'altezza del bordo dello scorrevole può essere regolato per il OD differente & l'identificazione;
4. Il grado materiale di tensione può essere regolato automaticamente;
5. Lo spostamento sincrono è disponibile. Nastro della regolazione della latta & film di allungamento d'imballaggio per lo spostamento appena in un processo d'imballaggio per rendere il lavoro più efficiente;
6. Grado di sovrapposizione del materiale da imballo regolabile.
7. Dispositivo tagliente speciale adottato;
8. La mano meccanica è disponibile all'alimentazione & a tagliare del materiale da imballaggio;
9. L'anello ha risistemato automaticamente quando un processo d'imballaggio ha finito, prepara per il pacchetto seguente.
10. L'adesivo del poliuretano è usato per avvolgere i rulli di sostegno e per proteggere i rulli.
Parametri della macchina:
| Modello | GD300 | GD600 |
| Tipo | Tipo del carrello | Tipo del carrello |
| Oggetto | L'acciaio si arrotola/bobine di rame/bobine/ecc. del cavo. | L'acciaio si arrotola/bobine di rame/bobine/ecc. del cavo. |
| Larghezza della bobina | ≤300 | ≤600mm |
| Bobina OD | ≤1500 | ≤1600mm |
| Identificazione della bobina | 508/610mm | 508mm/610mm |
| Peso della bobina | ≤2000Kg | ≤6000Kg |
| Velocità dell'anello | Approssimativo. 20-90r/min | Approssimativo. 20-80r/min |
| Velocità del rullo | 5-8m/min | 5-8m/min |
| Output di forza motrice | Circa 3.0KW | Circa 4.5KW |
| Alimentazione elettrica | AC/380V/50Hz | AC/380V/50Hz |
| Dotazione d'aria | 6-8kgf/cm2 | 6-8kgf/cm2 |
| Materiale da imballaggio | La carta del composto paper/VCI/tricotta il nastro: larghezza: 80-100mm; Identificazione: 55mm; OD≤500mm | La carta del composto paper/VCI/tricotta il nastro: larghezza: 80-100mm; Identificazione: 55mm; OD≤500mm |
| Film di allungamento: larghezza: 80-100mm; Identificazione: 50mm; OD≤150mm | Film di allungamento: larghezza: 80-100mm; Identificazione: 50mm; OD≤150mm | |
| Sistema d'avvolgimento sincrono | Facoltativo | Facoltativo |
| Manipolatore automatico | Facoltativo | Facoltativo |
Nota: i dati sono soltanto per riferimento, la macchina possono essere progettati secondo la dimensione di oggetto specifica.
Governi di commutazione
I dispositivi elettrici sono installati sui giunti di supporto in gabinetti chiusi, il grado IP20 della protezione, progettato nella forma 1 basata su en 60439-1. Ogni gabinetto ha un'etichetta di designazione sulla porta con l'indicatore appropriato di posizione.
I gabinetti di commutazione standard di Rittal sono utilizzati.
I gabinetti di commutazione sono installati in una fila di gabinetto di commutazione.
Per il trasporto il sistema di gabinetto può essere separato nelle unità di spedizione con una larghezza massima di 3600 millimetri.
La suddivisione di diversi gabinetti è fatta secondo le loro rispettive funzioni:
alimentazione della o
generazione di tensione di controllo della o, azionamento ausiliario
impulso principale della o
controllo della o
